概要
軽量かつ高強度のI形鋼を採用した、長スパン用に特化したグレーチングです。
一般的なグレーチングでは対応できない長スパン、高強度に対応可能です。
I-200のI形鋼が加わり、これまで対応できなかった、 T-25で溝幅2.0m超の長スパンにも対応できるようになります。
特長
長スパン対応が可能になりました
I形鋼（I-200）が加わり”みぞぶた”や”ますぶた”の最大支間が長くなりました
・”みぞぶた”は、最大支間2,450mm（T-25）までの対応が可能に
・”ますぶた”は、大口径の桝穴にも、中間梁（H鋼）無しで対応が可能に
軽量化
I形鋼を使用した長スパン用グレーチングは、H鋼と比べ軽量化が可能です
対応力
用途に応じた荷重条件、許容応力により最適な製品をご提案させていただきます
大型の配線・配管ピットやトレンチピット用の縞鋼板付き、点検用の小窓付き（開閉重量軽減）といったニーズに応じた対応も可能です
業界No.1の製造能力と実績で、国内自社工場で一貫生産し納品させていただきます

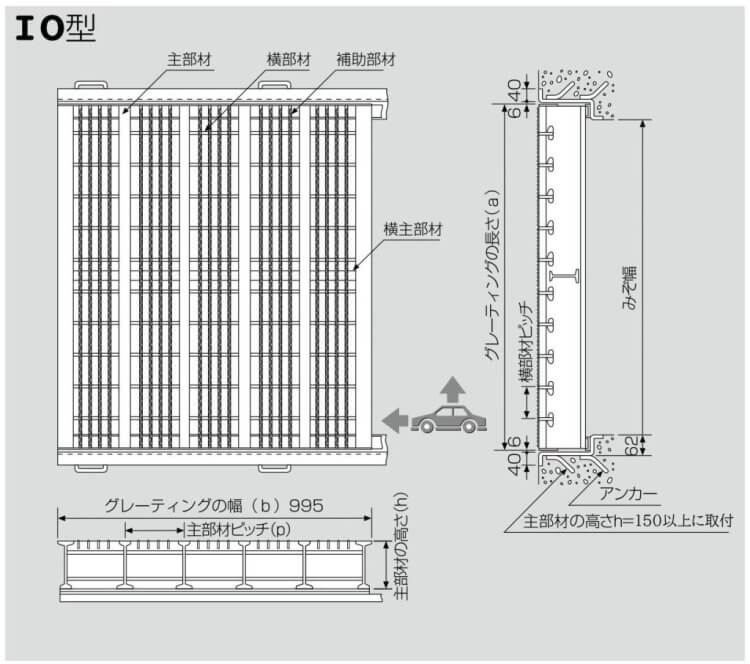

構造
仕様
主部材

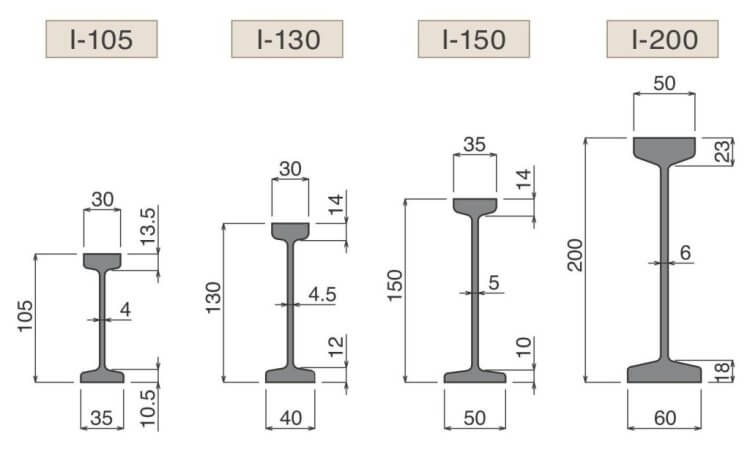

I形鋼（I-200）を追加
荷重
T-25・T-20・T-14といった、重荷重で強みを発揮します
また、空港（LTK-0・LTK-1）・港湾・橋梁などの活荷重にも対応が可能です
許容応力
”みぞぶた””ますぶた”用途では以下の通り
・一般的なスチールグレーチング：約18kN/cm２
・長スパン用グレーチング：SS400材 約16kN/cm２
SM490材 18.5kN/cm２(I200のみ）
※ご要望に合わせて設計いたします。
表面処理
溶融亜鉛めっき（標準仕様）
溶融亜鉛アルミニウム合金めっき（5%アルミニウム）
溶融アルミニウムめっき（100%アルミニウム）
寸法
グレーチングの幅
995ｍｍが標準
995より小さいサイズは強度に影響があるので、事前に強度確認が必要となります。
500ｍｍより小さいサイズは製造不可となります。
グレーチングの長さ
6000ｍｍが最大となります。
※溶融アルミニウムめっき（100%アルミニウム）の時は、2000mmまで
※2ｍ超の製品は、従来の運送便では配達できませんので、別途運送費が必要となります。
あらかじめご了承の上、ご検討をお願い申し上げます。
最大支間
I形鋼（I-200）を使用した場合の最大支間
【計算条件が以下の時】
許容応力 ：18.5kN/cm２
パネル幅 ：995mm
衝撃係数 ：0.4
車両載荷 ：1台
車両進行方向：側溝・横断両方
| 型式 | T-25 | T-20 |
Ｔ-14 |
| IO22R | 2,450mm | 3,050mm | 3,490mm |
※条件により最大支間は異なりますので、ご検討の際はフォームよりお問い合わせください。
最大支間をいかした対応例
みぞぶた用
T-25 みぞ幅2000以上が対応可能になります
| 荷重 | みぞ幅(mm) | 型式 | 寸法(mm) | 重量(kg) |
| T-25 | 600 | IO31R06 | 995×700×130 | 81 |
| 700 | IO31R07 | 995×800×130 | 93 | |
| 800 | IO31R08 | 995×900×130 | 101 | |
| 900 | IO51R09 | 995×1000×150 | 123 | |
| 1000 | IO51R10 | 995×1100×150 | 132 | |
| 1100 | IO51R11 | 995×1200×150 | 145 | |
| 1200 | IO51R12 | 995×1300×150 | 154 | |
| 1300 | IO51R13 | 995×1400×150 | 167 | |
| 1400 | IO52R14 | 995×1500×150 | 183 | |
| 1500 | IO52R15 | 995×1600×150 | 196 | |
| 1600 | IO52AR16 | 995×1700×150 | 247 | |
| 1700 | IO52AR17 | 995×1800×150 | 262 | |
| 1800 | IO52AR18 | 995×1900×150 | 273 | |
| 1900 | IO52AR19 | 995×2000×150 | 288 | |
| 2400 | IO22R24 | 995×2500×200 | 464 | |
| 2400用まで対応可能です（総合カタログ9-74ページより） | ||||

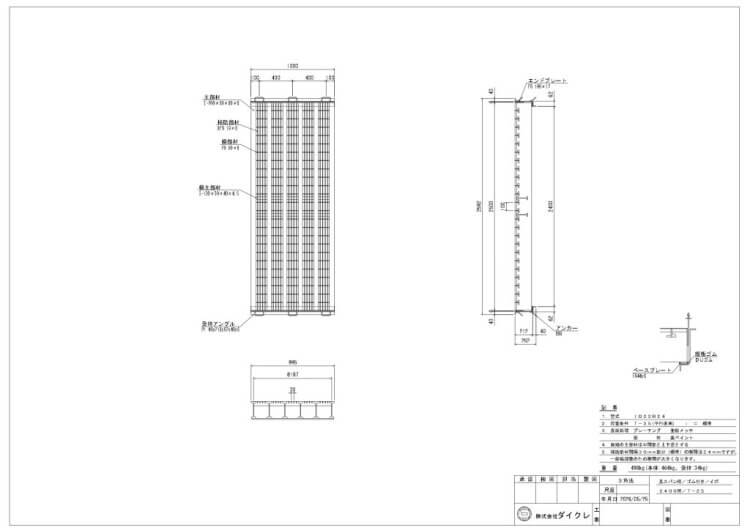

溝幅2400用 Ｔ-25 ※図面は画像をクリック
ますぶた用
大口径の桝穴にも、中間梁（H鋼）無しで対応が可能になります
| 荷重 | みぞ幅(mm) | 型式 | 寸法(mm) | 重量(kg) | 重量 (kg)/2枚 |
| T-25 | 1100ｘ1100 | IM51R11 | (598+598)X1200X150 | 92 | 184 |
| 1200ｘ1200 | IM51R12 | (648+648)X1300X150 | 112.7 | 225.4 | |
| 1300ｘ1300 | IM51R13 | (698+698)X1400X150 | 126.8 | 253.6 | |
| 1400ｘ1400 | IM52R14 | (748+748)X1500X150 | 144.4 | 288.8 | |
| 1500ｘ1500 | IM52AR15 | (798+798)X1600X150 | 197.8 | 395.6 | |
| 1600ｘ1600 | IM52AR16 | (848+848)X1700X150 | 210.4 | 420.8 | |
| 1700ｘ1700 | IM52AR17 | (898+898)X1800X150 | 245.9 | 491.8 | |
| 1800ｘ1800 | IM52AR18 | (948+948)X1900X150 | 266.8 | 533.6 | |
| 1900ｘ1900 | IM52AR19 | (995+995)X2000X150 | 288 | 576 | |
| 2000ｘ2000 | IM52AR20 | (1048+1048)X2100X150 | 322.1 | 644.2 | |
| 2400ｘ2400 | IM22R24 | (1248+1248)X2500X200 | 608 | 1216 | |
| 2400×2400用まで対応可能です（総合カタログ9-62ページより） | |||||

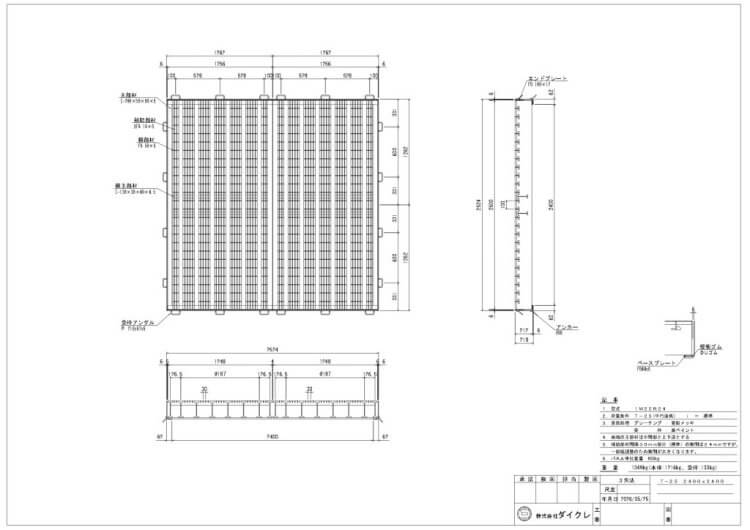

桝穴2400×2400用 T-25 ※図面は画像をクリック

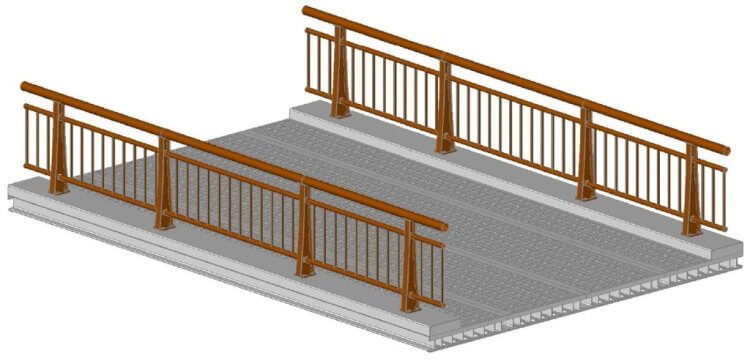

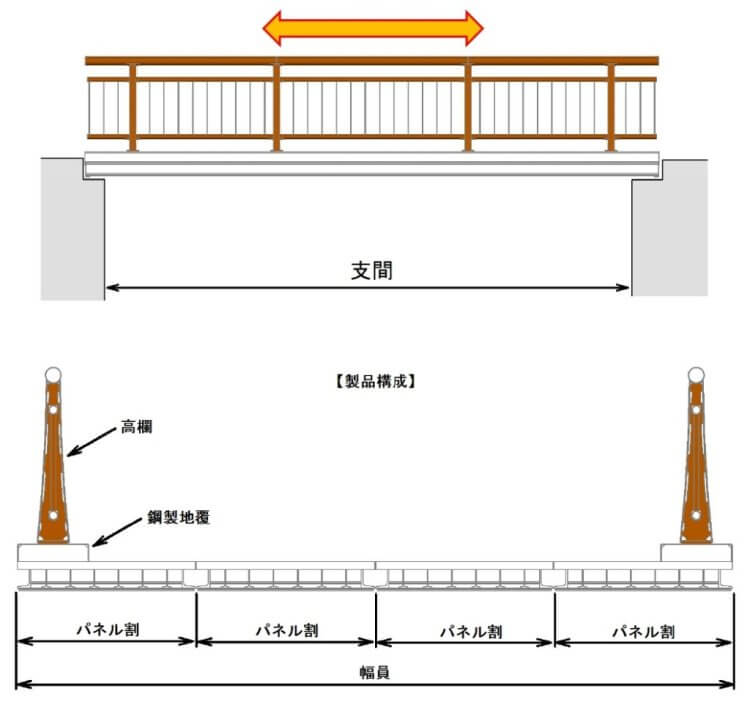

床版橋
舗装仕様の他に軽量化や排水性を重視しグレーチングを露出させたオープンタイプにも対応可能です。
設置する防護柵に合わせた地覆形状と構造をご提案いたします。
詳しくは「問合せフォーム」から橋梁製品としてお問合わせください。
よくあるご質問（ＦＡＱ）
納期の目安を教えて欲しい。
I形鋼（I-200）を使用した長スパン用グレーティングは、小口であれば製造に1～2カ月程度となります。
ただし、規模により納期は異なるため、一概にお答えが難しい状況です。
お打ち合わせから納品までだと、数カ月を要するため、早めにご相談をいただければと存じます。
まずはお気軽にフォームよりお問い合わせください。
以下のような流れで進みます
1.仕様確認（お打ち合わせ）
2.図面作成
3.製造
4.納入
仕様のお打ち合わせに時間を要する場合、納期が延びることがございます。
余裕を持ったスケジュールでのご相談をお願いいたします。
最大支間はでどこまでいけますか？
設計条件によりますので、みぞ幅や荷重条件を添えて、フォームよりお問い合わせください。
ちなみに、みぞ幅方向で6,000mmまで製造可能です（運賃別途見積）。
※溶融アルミニウムめっき（100%アルミニウム）の時は、2,000mmまで
軽くするために、みぞの延長方向を小さく分割できますか？
構造上小さくすると強度が低下します。
設計条件により、変わりますが、目安として500mmより小さいものは製造不可となります。
運送について教えて欲しい。
2m以下の製品は従来通り、路線やチャーター便で出荷となります。
2ｍ超の製品は、路線便では運べないので、量に関わらずチャーター便となり、別途運送費が掛かりますので、あらかじめご了承願います。
なお、車上渡しとなりますので、荷受け荷降ろしは現地にてお願い申し上げます。
