ユーフィットグレーチング【特許製品】

概要

片側が擁壁（傾斜角80°未満）の排水溝を蓋することができる歩道用グレーチングです。

転落防止の安全対策として、通路として、施工後は有効活用できる面積を増やします。

【特許・意匠】
特許第6762665号
特許第7031854号
意匠第1584140号

特長

これまであきらめていた排水溝に設置可能

大掛かりな土木工事は不要で、既存の現場に置くだけ

転落防止の安全対策や、通路など使える面積を増やす

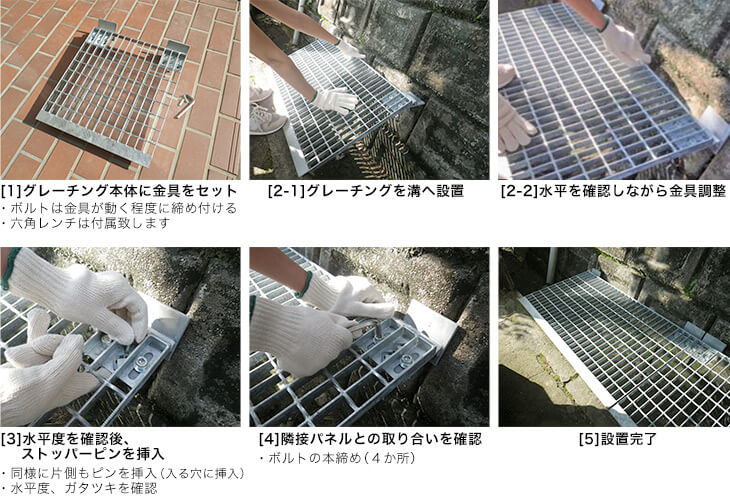

施工手順

注意

・設置後、グレーチングがガタつく場合は、ボルトの緩みを確認ください
・ストッパーピンは、挿入した状態で共用します
・ストッパーピンを損失した場合は、代用品を挿入し安全機能を確保してください
・敷地境界の確認をお願いします
・本製品は歩道用です。車両には対応できません。

設計

荷重

歩道用（3.5 kN/㎡）のみ
※車両対応不可

寸法と角度

擁壁傾斜角80°未満（θ＜80°）であること

・みぞ幅A
・底辺B
・高さC
を添えてお問い合わせフォームよりご相談ください

対応型式と対応支間

延長方向

構造上、延長方向の製作可能寸法は305～845mmとなります。

30の倍数+5mm　で設定可能（異幅加工は対応不可）
（305、335、365　～　785、815、845）

※みぞ幅の寸法によって、最大寸法は845より短くなることがあります。
※845以上、995まで製造可能ですが、ユーフィット固定金具が3カ所になる場合があります。
　金具は両端2カ所が安定しますので、845mmを最大寸法に設定しています。

割付例

適応場所

排水溝転落によるケガを発生させてはいけない場所
・グラウンド
・公園
・宅地
・墓地
など

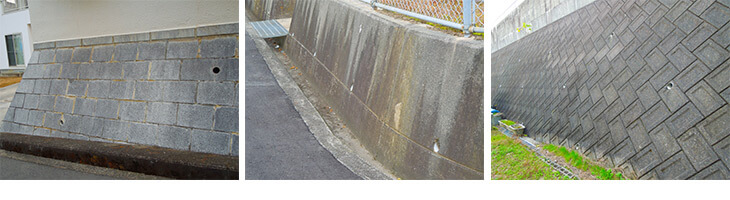

設置可否

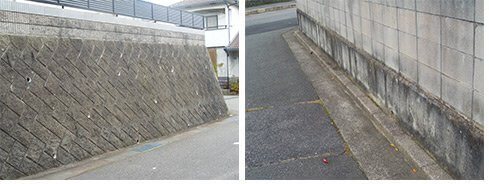

○設置可能な擁壁と条件

間知ブロックは、現場で均し作業が必要となります。

　擁壁傾斜角80°未満（θ＜80°）

×設置不可な擁壁と条件

擁壁の表面が凸凹の場合
擁壁傾斜角80°以上

設計荷重は歩道用となります。
車両には対応できません。

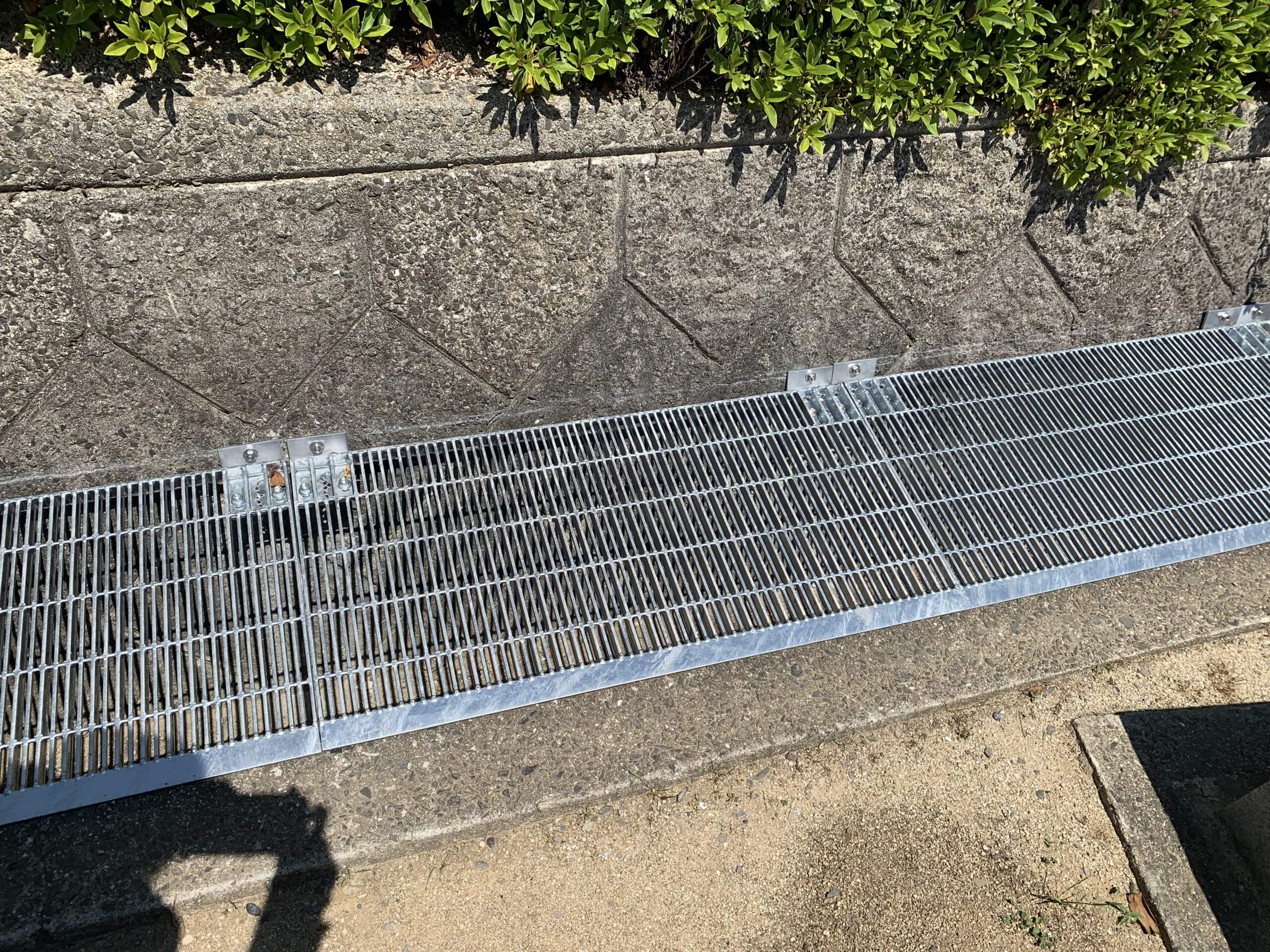

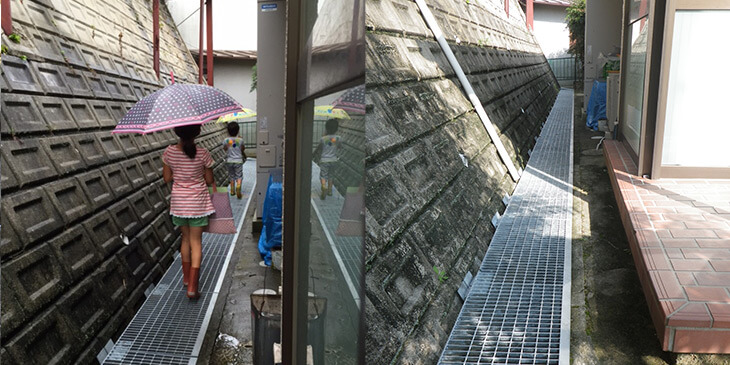

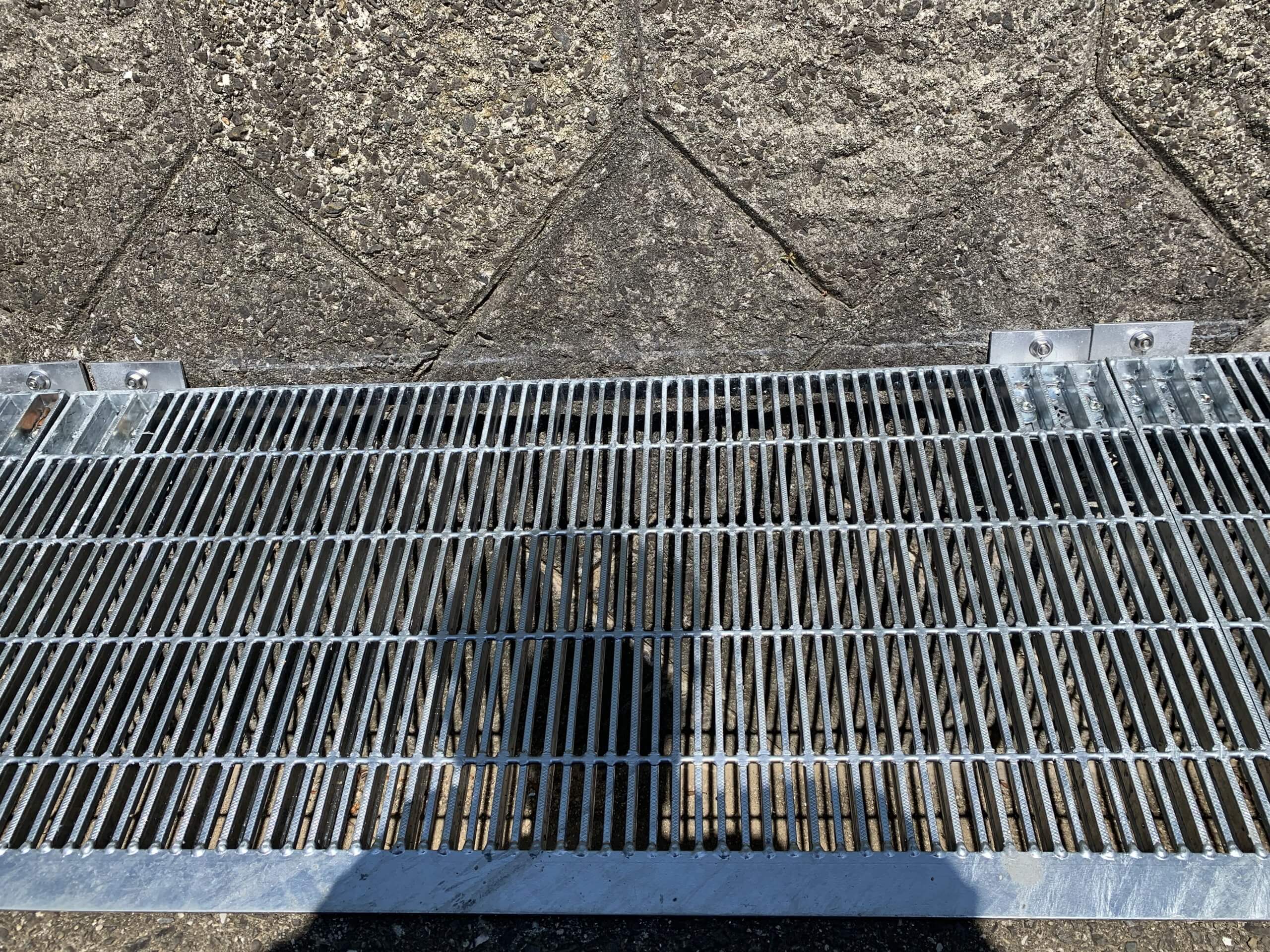

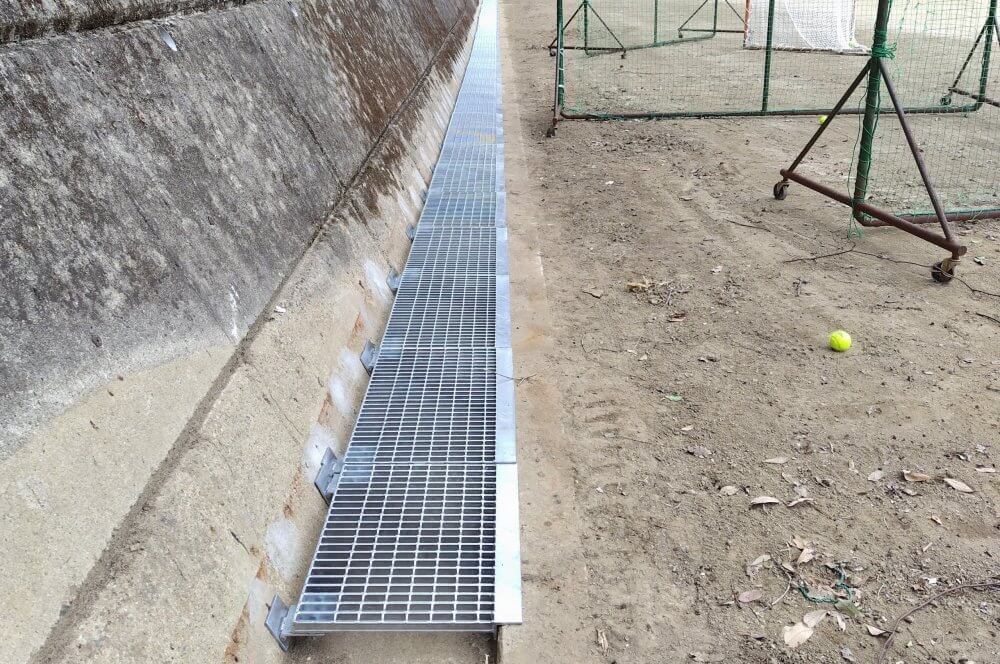

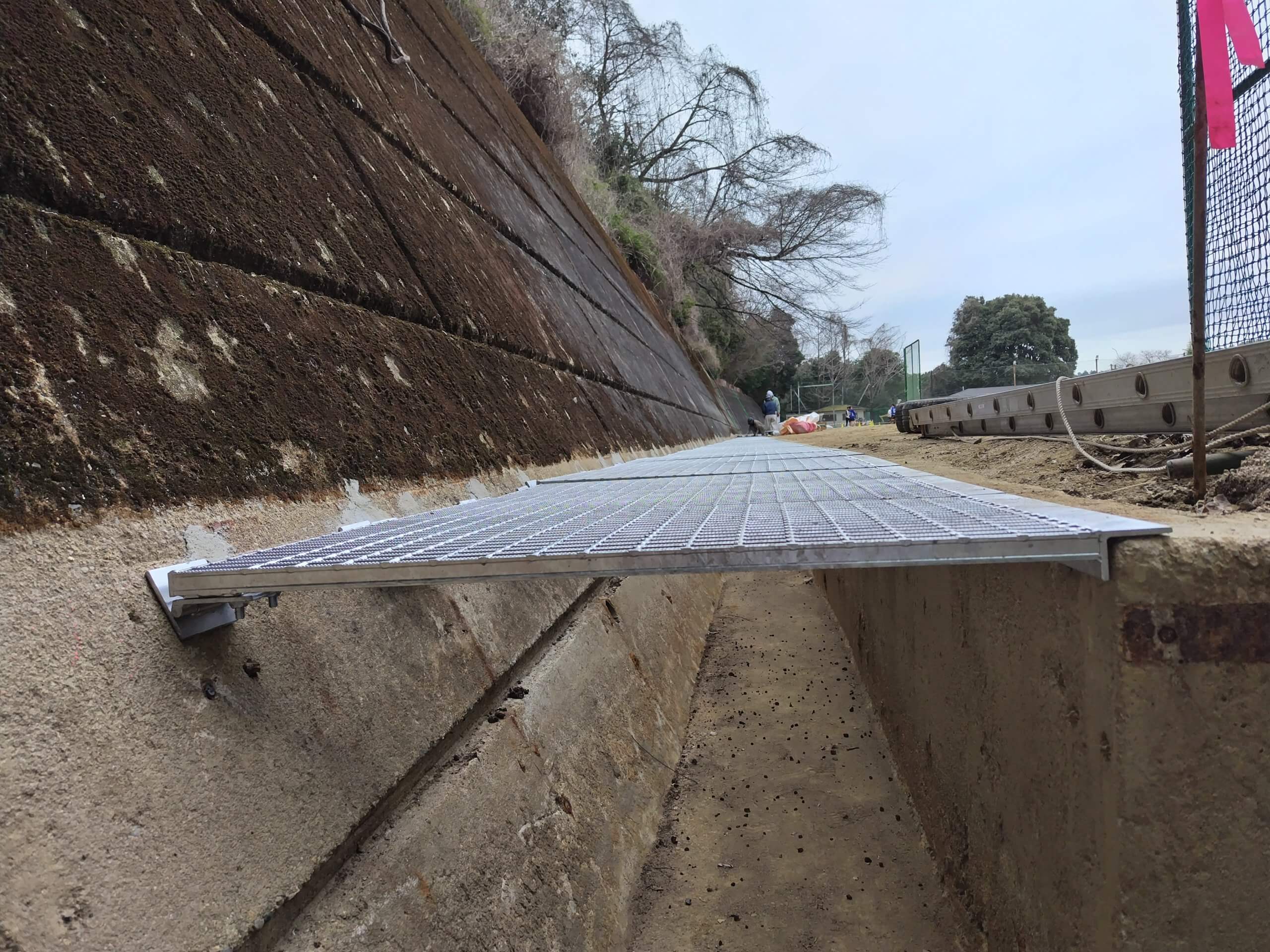

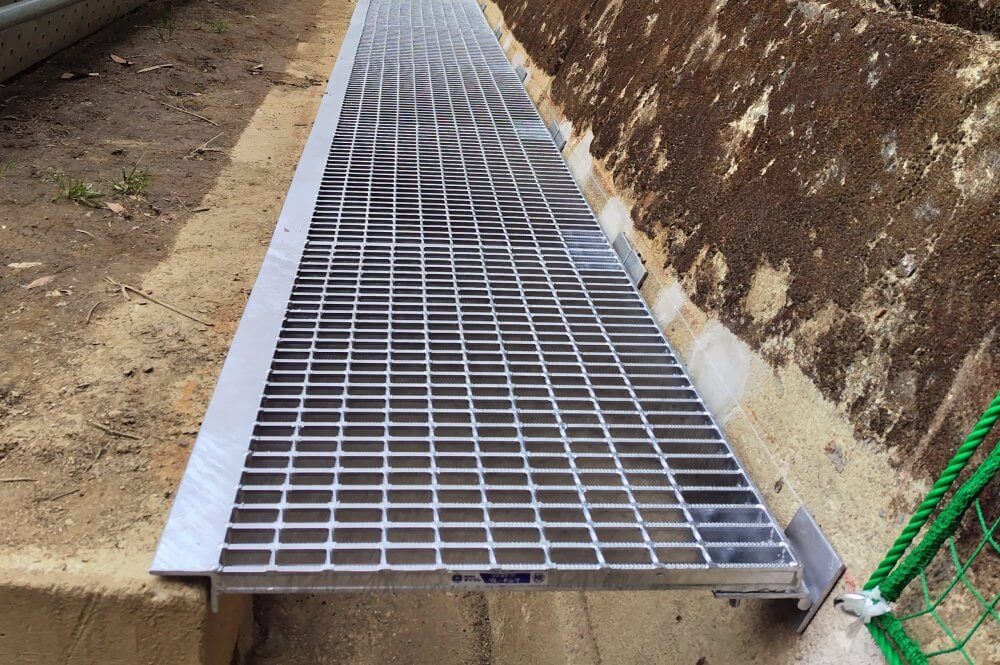

施工例

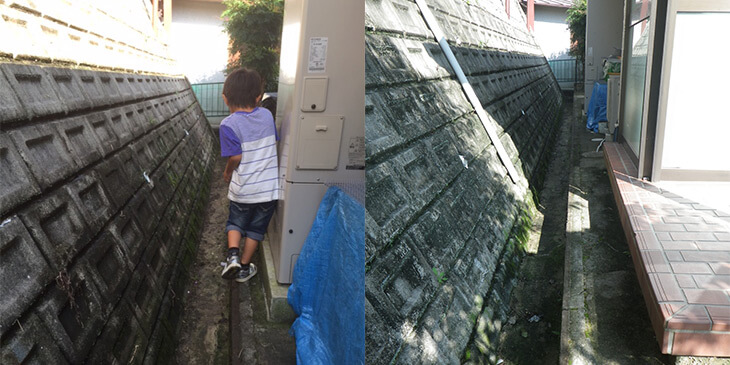

施工前

施工後

応用編

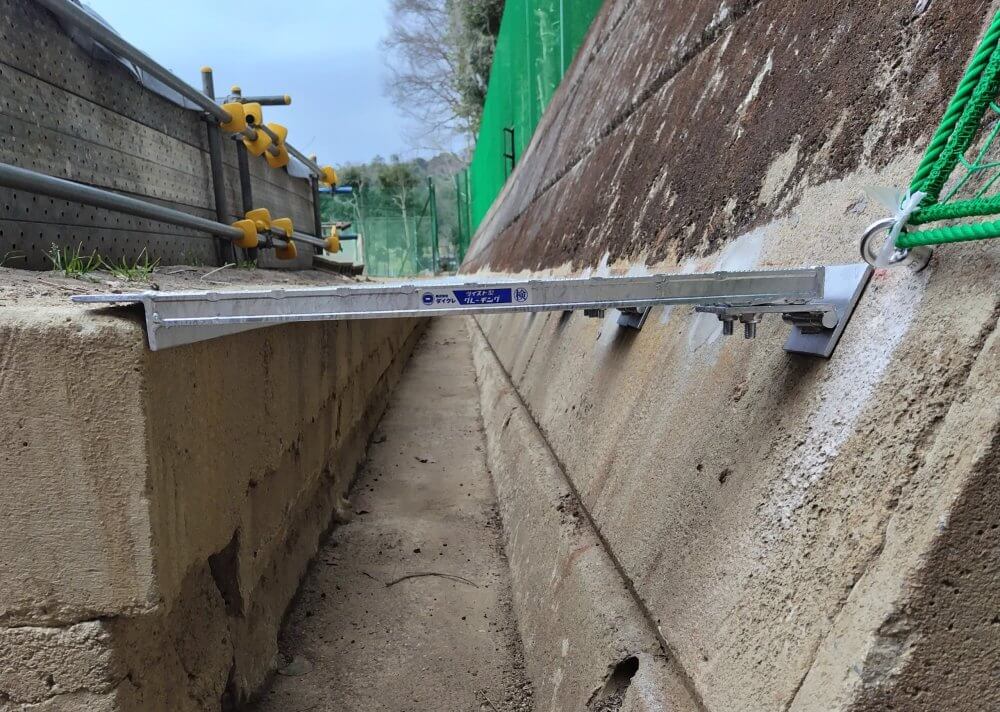

両サイドに、可変金具を取り付け、シールドトンネルの点検歩廊として

片側をアンカー固定することで、ズレません。
開閉が可能で、清掃や落下物の拾得ができます。

よくあるご質問（ＦＡＱ）について

納期の目安を教えて欲しい
本製品はオーダーメイドとなります。
小口物件で約4週間目安となります。
お打ち合わせから納品まで時間を要するため、早めにご相談をいただければと存じます。
まずはお気軽にフォームよりお問い合わせください。

以下のような流れで進みます
1.仕様確認（お打ち合わせ）
2.図面作成
3.製造
4.納入
仕様のお打ち合わせに時間を要する場合、納期が延びることがございます。
余裕を持ったスケジュールでのご相談をお願いいたします。

ユーフィットグレーチングの車両用は製作できますか？
ユーフィットグレーチングは車両用は製作できません。
歩道用のみとなります。

擁壁傾斜角の適用を教えてください。
擁壁傾斜角80°未満まで対応可能です。
80°以上は対応不可となります。

特許製品ですか？
はい、以下の特許等取得しています。
特許第6762665号
特許第7031854号
意匠第1584140号
