PRODUCT

製品情報・CAD

U字溝グレーチング

スチールグレーチング

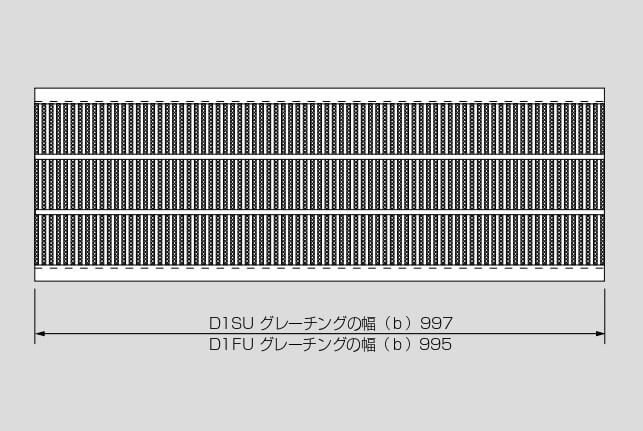

U字溝グレーチング

型式/荷重条件

D1SU型/T14～歩道用

用途

U字溝

滑り止め

Ｄグリップ（BPN40相当）

目の粗さ

細目

機能

ゴム無/ゴム付き

構成部材

SS400

表面処理

溶融亜鉛めっき

溝幅	荷重条件	機能	型式	DXF	DWG	PDF
150	T-14	ゴム無	D1SU25-15
150	T- 6・2・歩道	ゴム無	D1SU19-15
180	T-14	ゴム無	D1SU25-18
180	T- 6・2・歩道	ゴム無	D1SU19-18
200	T-14・6	ゴム無	D1SU25-20
200	T- 2	ゴム無	D1SU19-20
240	T-14	ゴム無	D1SU32-24
240	T- 6	ゴム無	D1SU25-24
240	T- 2	ゴム無	D1SU19-24
300	T-14・6	ゴム無	D1SU32-30
300	T- 2	ゴム無	D1SU25-30
300	歩道用	ゴム無	D1SU19-30
360	T-14・6	ゴム無	D1SU38-36
360	T- 2	ゴム無	D1SU25-36
360	歩道用	ゴム無	D1SU19-36
450	T- 2	ゴム無	D1SU32-45
450	歩道用	ゴム無	D1SU19-45
150	T- 6・2・歩道	ゴム付き	D1SU19R15
150	T- 14	ゴム付き	D1SU25R15
180	T-6・2・歩道	ゴム付き	D1SU19R18
180	T-14	ゴム付き	D1SU25R18
200	T-14・6	ゴム付き	D1SU25R20
200	T- 2・歩道	ゴム付き	D1SU19R20
240	T-14	ゴム付き	D1SU32R24
240	T- 6	ゴム付き	D1SU25R24
240	T- 2・歩道	ゴム付き	D1SU19R24
300	T-14・6	ゴム付き	D1SU32R30
300	T- 2	ゴム付き	D1SU25R30
300	歩道用	ゴム付き	D1SU19R30
360	T-14・6	ゴム付き	D1SU38R36
360	T- 2	ゴム付き	D1SU25R36
360	歩道用	ゴム付き	D1SU19R36
450	T- 2	ゴム付き	D1SU32R45
450	歩道用	ゴム付き	D1SU19R45
