グレーチングカーゴ(グレーチング製高強度かご)

『広島県長寿命化技術活用制度』登録技術
従来の かご より形状の保持力が高く、剛性に優れ、本設でお使いいただける、新しいジャンルの誕生です

製品概要

概要

『グレーチング製高強度かご』は、じゃかご や ふとんかご、かごわく でもない、新しいジャンルです。
グレーチングカーゴは、一般的な金網タイプに比べて形状の保持力が高く、剛性に優れ、今まで諦めていた現場でも、ご採用いただけます。

↓↓高強度部材で高形状保持力の部類に入ります↓↓



特長

高強度で高形状保持に特化し、今まで諦めていた現場が対策できます

・トラックや重機の”上載“が可能
・重機による”中詰材の投入”と”吊り上げ”が可能
・”本設“で使用可能
・”強度計算書“を用意可能
・揺れによる中詰材の変位や、土圧に対しても”変形しにくい
・中詰材の形で、破壊や型崩れはしないので、”石の形を選びません”

  • 重機の

    重機の"上載"

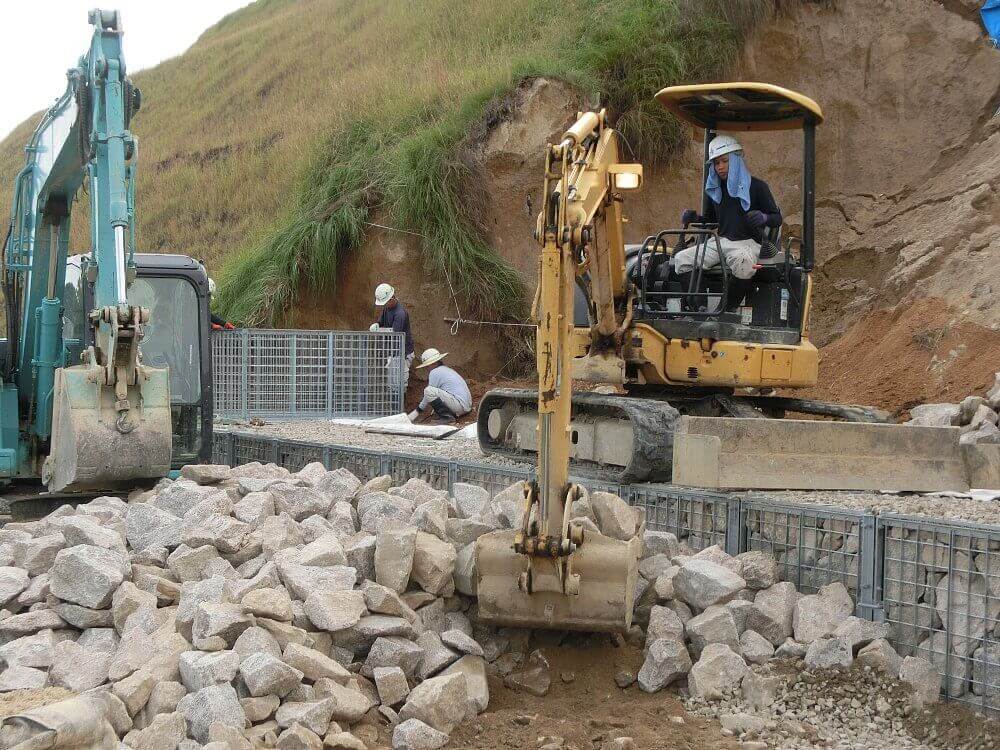

  • 重機による

    重機による"中詰材の投入"

  • 重機による

    重機による"吊り上げ"

規格

型式 高さ(mm) 幅(奥行)(mm) 長さ(mm) 重量(kg) ※1 体積(m3) ※2
GK-1 500 1400 1400 126.0 0.796
GK-2 600 1600 1600 145.0 1.286
GK-3 700 1800 1800 176.0 1.943
GK050810 500 800 1000 67.6 0.315
GK051010 1000 76.9 0.402
GK051210 1200 86.4 0.490
GK050820 800 2000 112.6 0.658
GK051020 1000 126.4 0.840
GK051220 1200 140.2 1.023
GK101210 1000 1200 1000 114.8 1.005
GK101510 1500 134.8 1.275
GK102010 2000 167.2 1.724
GK101220 1200 2000 179.6 2.098
GK101520 1500 203.2 2.660
GK102020 ※3 2000 242.1 3.597

※1.六面体の重量を表示。擁壁用途の段積みで上面蓋を寸法調整する時、重量は変動します。

※2.構成材料に平鋼やLアングルなどを採用しており、製品寸法=体積になりませんのでご了承下さい。

※3.GK102020 のみ寸法の問題で、溶融亜鉛アルミニウム合金めっき が不可となります。

上記以外の寸法も製作できますので、ご相談ください。

【表面処理】
 ・溶融亜鉛アルミニウム合金めっき(JIS H 8643)
 ・溶融亜鉛(JIS H 8641)
 その他、表面処理もご相談ください。
 ・低光沢処理



【法面用途】

グレーチングカーゴの擁壁工 設計フローチャート

※擁壁設計時の注意事項
『中詰材の単位体積重量(γd)』について
①重機による投入のケース 16.0kN/m3
②石積み工によるケース 18.0kN/m3
をご使用下さい。

「ふとんかご」による計算時 ※3
③重機による投入のケース 13.5kN/m3
④石積み工によるケース 16.0kN/m3
をご使用下さい。
※3.五大開発社のかご工設計・作図支援ソフト「ふとんかご」による設計計算時

ご不明な点は、下記の(お問い合わせ窓口)よりお気軽にお問い合わせ下さい。

【河川用途】

グレーチングカーゴの根固め工 設計フローチャート

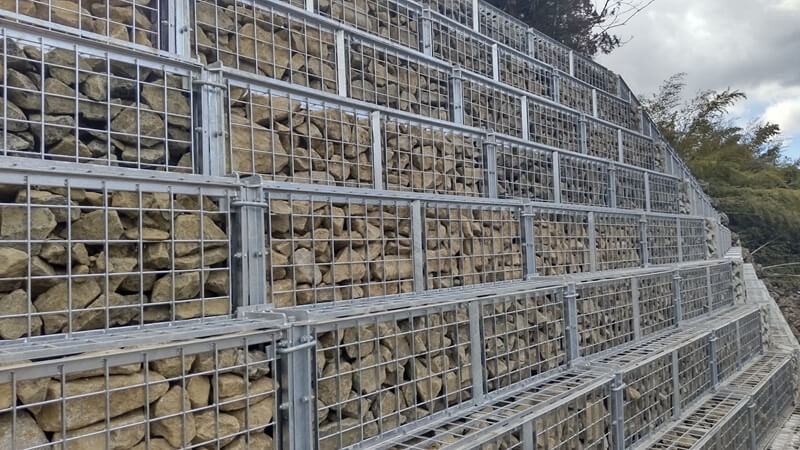

施工例

よくあるご質問(FAQ)

新ジャンルとあるが、じゃかご・ふとんかご・かごわくとの違いはありますか?
グレーチングをベースに開発しており、鋼線ではなく、平鋼と丸鋼を密着させ、熱と圧力を加えて金属同士を融合させて接合する「圧接製法」で製造し、重機が上載できるほどの高強度であることが違いです。

表面処理は各種記載されているが特長はありますか?
溶融亜鉛めっき
(JIS H 8641)
通常のグレーチングでも採用している、一般的なめっきです。

溶融亜鉛アルミニウム合金めっき(JIS H 8643)
一般的なメッキより、高い耐久性が期待できます。

低光沢処理
反射を抑えたい時に、低光沢の処理が可能です。

上載は何tまで可能ですか?
バックホー(機体重量13ton)、トラック(4ton)で試験しております。
上載する際は、敷き鉄板・上蓋の補強など対策もありますので、事前にご相談ください。

バックホー(機体重量13ton)        トラック(4ton)

強度計算書で何が確認できますか?
グレーチングカーゴに掛かる土圧や水圧などの荷重で形状が保持できるか計算書をご用意できます。
計算書が必要な際は製品に掛かる荷重をご用意ください。

設計について教えて欲しい。
設計ソフト(例「ふとんかご」)などで設計可能です。
上記、設計フローチャートに沿って、条件に合わせた型式をお選びいただきます。

擁壁設計時の注意事項『中詰材の単位体積重量(γd)』が①~④とあるのはなぜですか?
①②は、中詰材の入れ方の違いです。
①重機のケースは中詰材の密度が低くなることを考慮し、②石積み工のケースは密度が高くなることを考慮して、分けて設定しています。
③④は、設計ソフト「ふとんかご」で計算する時の『中詰材の単位体積重量(γd)』に使用する係数です。
設計ソフト「ふとんかご」は、鋼線で構成する かごを前提に、製品寸法=体積となっており、平鋼やLアングルを採用する本製品は、構成部材の体積を考慮して設定しています。

NETISなど技術登録はされていますか?
広島県登録技術(長寿命化部門):1-04-029-2 区分2 に登録いただいております。

納期を教えて欲しい。
受注生産となります。
条件によりますが、目安として1~1.5ヶ月となります。

組立目安を教えて欲しい。

参考時間(弊社計測)
型式:GK-3
人員:2名
時間:25分

組立イメージ

施工の流れを教えて欲しい。

横連結は可能ですか?
グレーチングカーゴ専用の横連結金具を用意しており可能です。

従来のじゃかご・ふとんかご の代わりに使えますか?
ご使用になれますが、高強度過ぎて従来製品より高くなるので、お勧めはしておりません。
従来製品では対応できない強度が欲しい時に、ご検討いただくコンセプトの製品です。

特注品は製造可能ですか?
可能です。
ご希望の寸法や用途、荷重、数量などの諸条件をお伝えください。

鋼製以外も製作可能ですか?
ステンレス(SUS304)の製作が可能です。
価格は鋼製の数倍となります。
