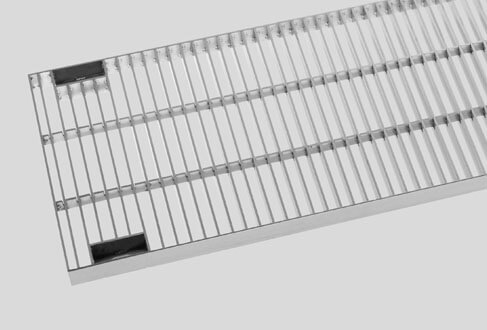

Iバー　みぞぶた
ステンレスグレーチング

Iバー　みぞぶた

型式/荷重条件

S4IRC,S5IRC型/T20～歩道用

表面形状

ザラザラ

ピッチ

P30,P22,P15,P13,P10

機能

ボルト固定

構成部材

グレーチング・受枠　材質：SUS304
溝幅 ピッチ 高さ 荷重条件 型式 DXF DWG PDF
200 10 32 T20 S5IRC25-3210
200 13 32 T20 S5IRC25-3213
200 13 38 T20 S5IRC25-3813
200 15 32 T20 S5IRC25-3215
200 15 38 T20 S5IRC25-3815
200 22 32 T20 S5IRC25-3222
200 22 38 T20 S5IRC25-3822
200 30 32 T20 S5IRC25-3230
200 30 38 T20 S5IRC25-3830
250 10 32 T20 S5IRC30-3210
250 13 32 T20 S5IRC30-3213
250 13 38 T20 S5IRC30-3813
250 15 32 T20 S5IRC30-3215
250 15 38 T20 S5IRC30-3815
250 22 32 T20 S5IRC30-3222
250 22 38 T20 S5IRC30-3822
250 30 32 T14/20 S5IRC30-3230
250 30 38 T20 S5IRC30-3830
300 10 32 T20 S5IRC35-3210
300 13 32 T20 S5IRC35-3213
300 13 38 T20 S5IRC35-3813
300 15 32 T20 S5IRC35-3215
300 15 38 T20 S5IRC35-3815
300 22 32 T14/20 S5IRC35-3222
300 22 38 T20 S5IRC35-3822
300 30 32 T6/14 S5IRC35-3230
300 30 38 T14/20 S5IRC35-3830
350 10 32 T20 S5IRC40-3210
350 13 32 T20 S5IRC40-3213
350 13 38 T20 S5IRC40-3813
350 15 32 T20 S5IRC40-3215
350 15 38 T20 S5IRC40-3815
350 22 32 T6/14 S5IRC40-3222
350 22 38 T14/20 S5IRC40-3822
350 30 32 T2/6 S5IRC40-3230
350 30 38 T6/14 S5IRC40-3830
400 10 32 T20 S5IRC45-3210
400 13 32 T14/20 S5IRC45-3213
400 13 38 T20 S5IRC45-3813
400 15 32 T14 S5IRC45-3215
400 15 38 T20 S5IRC45-3815
400 22 32 T2/6 S5IRC45-3222
400 22 38 T14 S5IRC45-3822
400 30 32 T2 S5IRC45-3230
400 30 38 T2/6 S5IRC45-3830
450 10 32 T20 S5IRC50-3210
450 13 32 T14 S5IRC50-3213
450 13 38 T20 S5IRC50-3813
450 15 32 T6/14 S5IRC50-3215
450 15 38 T14 S5IRC50-3815
450 22 32 T2 S5IRC50-3222
450 22 38 T6 S5IRC50-3822
450 30 32 T2 S5IRC50-3230
450 30 38 T2 S5IRC50-3830
100 10 15 T20 S4IRC15-1510
100 10 20 T20 S4IRC15-2010
100 13 15 T20 S4IRC15-1513
100 13 20 T20 S4IRC15-2013
100 15 15 T20 S4IRC15-1515
100 15 20 T20 S4IRC15-2015
100 22 15 T20 S4IRC15-1522
100 22 20 T20 S4IRC15-2022
100 30 15 T14/20 S4IRC15-1530
100 30 20 T20 S4IRC15-2030
150 10 15 T20 S4IRC20-1510
150 10 20 T20 S4IRC20-2010
150 10 25 T20 S4IRC20-2510
150 13 15 T14/20 S4IRC20-1513
150 13 20 T20 S4IRC20-2013
150 13 25 T20 S4IRC20-2513
150 15 15 T14/20 S4IRC20-1515
150 15 20 T20 S4IRC20-2015
150 15 25 T20 S4IRC20-2515
150 22 15 T2/14 S4IRC20-1522
150 22 20 T14/20 S4IRC20-2022
150 22 25 T20 S4IRC20-2522
150 30 15 T2 S4IRC20-1530
150 30 20 T14 S4IRC20-2030
150 30 25 T20 S4IRC20-2530
200 10 15 T14 S4IRC25-1510
200 10 20 T20 S4IRC25-2010
200 10 25 T20 S4IRC25-2510
200 13 15 T2/14 S4IRC25-1513
200 13 20 T14/20 S4IRC25-2013
200 13 25 T20 S4IRC25-2513
200 15 15 T2/6 S4IRC25-1515
200 15 20 T14/20 S4IRC25-2015
200 15 25 T20 S4IRC25-2515
200 22 15 T2 S4IRC25-1522
200 22 20 T2/14 S4IRC25-2022
200 22 25 T14/20 S4IRC25-2522
200 30 15 人/T2 S4IRC25-1530
200 30 20 T2 S4IRC25-2030
200 30 25 T2/14 S4IRC25-2530
250 10 15 T2/T6 S4IRC30-1510
250 10 20 T14/T2 S4IRC30-2010
250 10 25 T20 S4IRC30-2510
250 13 15 T2 S4IRC30-1513
250 13 20 T2/14 S4IRC30-2013
250 13 25 T14/20 S4IRC30-2513
250 15 15 人/T2 S4IRC30-1515
250 15 20 T2/14 S4IRC30-2015
250 15 25 T14/20 S4IRC30-2515
250 22 15 人/T2 S4IRC30-1522
250 22 20 T2 S4IRC30-2022
250 22 25 T2/14 S4IRC30-2522
250 30 15 人 S4IRC30-1530
250 30 20 人/T2 S4IRC30-2030
250 30 25 T2 S4IRC30-2530
300 10 15 T2 S4IRC35-1510
300 10 20 T2/T14 S4IRC35-2010
300 10 25 T14/T2 S4IRC35-2510
300 13 15 T2 S4IRC35-1513
300 13 20 T2 S4IRC35-2013
300 13 25 T6/14 S4IRC35-2513
300 15 15 人/T2 S4IRC35-1515
300 15 20 T2 S4IRC35-2015
300 15 25 T2/14 S4IRC35-2515
300 22 15 人 S4IRC35-1522
300 22 20 人/T2 S4IRC35-2022
300 22 25 T2 S4IRC35-2522
300 30 15 人 S4IRC35-1530
300 30 20 人/T2 S4IRC35-2030
300 30 25 人/T2 S4IRC35-2530
350 10 15 人/T2 S4IRC40-1510
350 10 20 T2 S4IRC40-2010
350 10 25 T14 S4IRC40-2510
350 13 15 人/T2 S4IRC40-1513
350 13 20 T2 S4IRC40-2013
350 13 25 T2/6 S4IRC40-2513
350 15 15 人 S4IRC40-1515
350 15 20 T2 S4IRC40-2015
350 15 25 T2 S4IRC40-2515
350 22 15 人 S4IRC40-1522
350 22 20 人 S4IRC40-2022
350 22 25 T2 S4IRC40-2522
350 30 15 人 S4IRC40-1530
350 30 20 人 S4IRC40-2030
350 30 25 人/T2 S4IRC40-2530
400 10 15 人/T2 S4IRC45-1510
400 10 20 T2 S4IRC45-2010
400 10 25 T2/T6 S4IRC45-2510
400 13 15 人 S4IRC45-1513
400 13 20 人/T2 S4IRC45-2013
400 13 25 T2 S4IRC45-2513
400 15 15 人 S4IRC45-1515
400 15 20 人/T2 S4IRC45-2015
400 15 25 T2 S4IRC45-2515
400 22 15 人 S4IRC45-1522
400 22 20 人 S4IRC45-2022
400 22 25 人/T2 S4IRC45-2522
400 30 15 人 S4IRC45-1530
400 30 20 人 S4IRC45-2030
400 30 25 人/T2 S4IRC45-2530
450 10 15 人/T2 S4IRC50-1510
450 10 20 T2 S4IRC50-2010
450 10 25 T2 S4IRC50-2510
450 13 15 人 S4IRC50-1513
450 13 20 人/T2 S4IRC50-2013
450 13 25 T2 S4IRC50-2513
450 15 15 人 S4IRC50-1515
450 15 20 人/T2 S4IRC50-2015
450 15 25 T2 S4IRC50-2515
450 22 15 人 S4IRC50-1522
450 22 20 人 S4IRC50-2022
450 22 25 人/T2 S4IRC50-2522
450 30 15 人 S4IRC50-1530
450 30 20 人 S4IRC50-2030
450 30 25 人 S4IRC50-2530
