PRODUCT

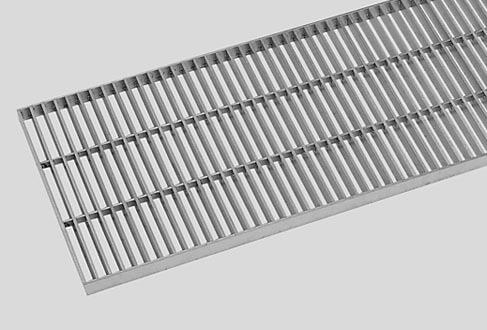

FB(3mm)　みぞぶた
ステンレスグレーチング

FB(3mm)　みぞぶた

型式/荷重条件

S3FMO型/T20～歩道用

表面形状

プレーン

ピッチ

P30,P22,P15,P13

機能

落し込み式

構成部材

グレーチング・受枠　材質：SUS304
溝幅 ピッチ 高さ 荷重条件 型式 DXF DWG PDF
100 13 15 T20 S3FMO15-1513
100 13 20 T20 S3FMO15-2013
100 13 25 T20 S3FMO15-2513
100 13 32 T20 S3FMO15-3213
100 15 15 T14/20 S3FMO15-1515
100 15 20 T20 S3FMO15-2015
100 15 25 T20 S3FMO15-2515
100 15 32 T20 S3FMO15-3215
100 22 15 T6/14 S3FMO15-1522
100 22 20 T20 S3FMO15-2022
100 22 25 T20 S3FMO15-2522
100 22 32 T20 S3FMO15-3222
100 30 15 T2/6 S3FMO15-1530
100 30 20 T14/20 S3FMO15-2030
100 30 25 T20 S3FMO15-2530
100 30 32 T20 S3FMO15-3230
150 13 15 T2/14 S3FMO20-1513
150 13 20 T14/20 S3FMO20-2013
150 13 25 T20 S3FMO20-2513
150 13 32 T20 S3FMO20-3213
150 15 15 T2 S3FMO20-1515
150 15 20 T14/20 S3FMO20-2015
150 15 25 T20 S3FMO20-2515
150 15 32 T20 S3FMO20-3215
150 22 15 人/T2 S3FMO20-1522
150 22 20 T2/14 S3FMO20-2022
150 22 25 T14/20 S3FMO20-2522
150 22 32 T20 S3FMO20-3222
150 30 15 人 S3FMO20-1530
150 30 20 T2 S3FMO20-2030
150 30 25 T2/14 S3FMO20-2530
150 30 32 T20 S3FMO20-3230
200 13 15 人/T2 S3FMO25-1513
200 13 20 T2/14 S3FMO25-2013
200 13 25 T14/20 S3FMO25-2513
200 13 32 T20 S3FMO25-3213
200 13 38 T20 S3FMO25-3813
200 15 15 人/T2 S3FMO25-1515
200 15 20 T2 S3FMO25-2015
200 15 25 T6/14 S3FMO25-2515
200 15 32 T20 S3FMO25-3215
200 15 38 T20 S3FMO25-3815
200 22 15 人 S3FMO25-1522
200 22 20 人/T2 S3FMO25-2022
200 22 25 T2/6 S3FMO25-2522
200 22 32 T14/20 S3FMO25-3222
200 22 38 T20 S3FMO25-3822
200 30 15 人 S3FMO25-1530
200 30 20 人/T2 S3FMO25-2030
200 30 25 T2 S3FMO25-2530
200 30 32 T2/14 S3FMO25-3230
200 30 38 T14/20 S3FMO25-3830
250 13 15 人 S3FMO30-1513
250 13 20 T2 S3FMO30-2013
250 13 25 T2/14 S3FMO30-2513
250 13 32 T14/20 S3FMO30-3213
250 13 38 T20 S3FMO30-3813
250 13 45 T20 S3FMO30-4513
250 13 50 T20 S3FMO30-5013
250 15 15 人 S3FMO30-1515
250 15 20 人/T2 S3FMO30-2015
250 15 25 T2 S3FMO30-2515
250 15 32 T14/20 S3FMO30-3215
250 15 38 T20 S3FMO30-3815
250 15 45 T20 S3FMO30-4515
250 15 50 T20 S3FMO30-5015
250 22 15 人 S3FMO30-1522
250 22 20 人 S3FMO30-2022
250 22 25 T2 S3FMO30-2522
250 22 32 T2/6 S3FMO30-3222
250 22 38 T14 S3FMO30-3822
250 22 45 T20 S3FMO30-4522
250 22 50 T20 S3FMO30-5022
250 30 15 人 S3FMO30-1530
250 30 20 人 S3FMO30-2030
250 30 25 人/T2 S3FMO30-2530
250 30 32 T2 S3FMO30-3230
250 30 38 T2/14 S3FMO30-3830
250 30 45 T14/20 S3FMO30-4530
250 30 50 T14/20 S3FMO30-5030
300 13 15 人 S3FMO35-1513
300 13 20 人/T2 S3FMO35-2013
300 13 25 T2 S3FMO35-2513
300 13 32 T6/14 S3FMO35-3213
300 13 38 T14/20 S3FMO35-3813
300 13 45 T20 S3FMO35-4513
300 13 50 T20 S3FMO35-5013
300 15 15 人 S3FMO35-1515
300 15 20 人/T2 S3FMO35-2015
300 15 25 T2 S3FMO35-2515
300 15 32 T2/14 S3FMO35-3215
300 15 38 T14 S3FMO35-3815
300 15 45 T20 S3FMO35-4515
300 15 50 T20 S3FMO35-5015
300 22 15 人 S3FMO35-1522
300 22 20 人 S3FMO35-2022
300 22 25 人/T2 S3FMO35-2522
300 22 32 T2 S3FMO35-3222
300 22 38 T2/6 S3FMO35-3822
300 22 45 T14 S3FMO35-4522
300 22 50 T14/20 S3FMO35-5022
300 30 15 人 S3FMO35-1530
300 30 20 人 S3FMO35-2030
300 30 25 人 S3FMO35-2530
300 30 32 人/T2 S3FMO35-3230
300 30 38 T2 S3FMO35-3830
300 30 45 T2/6 S3FMO35-4530
300 30 50 T6/14 S3FMO35-5030
350 13 15 人 S3FMO40-1513
350 13 20 人/T2 S3FMO40-2013
350 13 25 T2 S3FMO40-2513
350 13 32 T2/6 S3FMO40-3213
350 13 38 T14 S3FMO40-3813
350 13 45 T20 S3FMO40-4513
350 13 50 T20 S3FMO40-5013
350 15 15 人 S3FMO40-1515
350 15 20 人 S3FMO40-2015
350 15 25 人/T2 S3FMO40-2515
350 15 32 T2 S3FMO40-3215
350 15 38 T6/14 S3FMO40-3815
350 15 45 T14/20 S3FMO40-4515
350 15 50 T20 S3FMO40-5015
350 22 15 人 S3FMO40-1522
350 22 20 人 S3FMO40-2022
350 22 25 人 S3FMO40-2522
350 22 32 人/T2 S3FMO40-3222
350 22 38 T2 S3FMO40-3822
350 22 45 T2/6 S3FMO40-4522
350 22 50 T14 S3FMO40-5022
350 30 15 人 S3FMO40-1530
350 30 20 人 S3FMO40-2030
350 30 25 人 S3FMO40-2530
350 30 32 人/T2 S3FMO40-3230
350 30 38 T2 S3FMO40-3830
350 30 45 T2 S3FMO40-4530
350 30 50 T2/6 S3FMO40-5030
400 13 15 人 S3FMO45-1513
400 13 20 人 S3FMO45-2013
400 13 25 人/T2 S3FMO45-2513
400 13 32 T2 S3FMO45-3213
400 13 38 T2/6 S3FMO45-3813
400 13 45 T14 S3FMO45-4513
400 13 50 T20 S3FMO45-5013
400 15 15 人 S3FMO45-1515
400 15 20 人 S3FMO45-2015
400 15 25 人/T2 S3FMO45-2515
400 15 32 T2 S3FMO45-3215
400 15 38 T2/6 S3FMO45-3815
400 15 45 T14 S3FMO45-4515
400 15 50 T14 S3FMO45-5015
400 22 15 人 S3FMO45-1522
400 22 20 人 S3FMO45-2022
400 22 25 人 S3FMO45-2522
400 22 32 人/T2 S3FMO45-3222
400 22 38 T2 S3FMO45-3822
400 22 45 T2/6 S3FMO45-4522
400 22 50 T6 S3FMO45-5022
400 30 15 人 S3FMO45-1530
400 30 20 人 S3FMO45-2030
400 30 25 人 S3FMO45-2530
400 30 32 人 S3FMO45-3230
400 30 38 人/T2 S3FMO45-3830
400 30 45 T2 S3FMO45-4530
400 30 50 T2 S3FMO45-5030
450 13 15 人 S3FMO50-1513
450 13 20 人 S3FMO50-2013
450 13 25 人/T2 S3FMO50-2513
450 13 32 T2 S3FMO50-3213
450 13 38 T2/6 S3FMO50-3813
450 13 45 T14 S3FMO50-4513
450 13 50 T14 S3FMO50-5013
450 15 15 人 S3FMO50-1515
450 15 20 人 S3FMO50-2015
450 15 25 人/T2 S3FMO50-2515
450 15 32 T2 S3FMO50-3215
450 15 38 T2 S3FMO50-3815
450 15 45 T6 S3FMO50-4515
450 15 50 T14 S3FMO50-5015
450 22 15 人 S3FMO50-1522
450 22 20 人 S3FMO50-2022
450 22 25 人 S3FMO50-2522
450 22 32 人/T2 S3FMO50-3222
450 22 38 人/T2 S3FMO50-3822
450 22 45 T2 S3FMO50-4522
450 22 50 T2/6 S3FMO50-5022
450 30 15 人 S3FMO50-1530
450 30 20 人 S3FMO50-2030
450 30 25 人 S3FMO50-2530
450 30 32 人 S3FMO50-3230
450 30 38 人/T2 S3FMO50-3830
450 30 45 T2 S3FMO50-4530
450 30 50 T2 S3FMO50-5030
