不陸調整マット
不陸調整マットの概要
グリーンパネル専用『不陸調整マット』をご用意しておりますので、用途に合わせてご使用ください。
Ｄ型－緑化専用（植生基材、植生マットと併用）
Ｋ・Ｆ・Ｈ型－壁面用（コンリート面やモルタル面、石垣、間知ブロック面など）
壁面用は、各型厚みが異なりますので、不陸状況に応じてお選びください。
グリーンパネル専用『不陸調整マット』は、現場における不陸調整作業を軽減し、
・工期短縮
・省力化
・省人化
に貢献いたします。
※グリーンパネル専用不陸調整マットは「積算資料 公表価格版」に掲載されております。
D型マット（緑化専用）
主材料
天然植物繊維(ヤシ繊維)
※湿度や保存状況により縮む可能性がありますが、機能上問題ありません。
特長
地山との密着性を向上させます。
柔軟性に優れ、複雑な不陸に対して追従可能です。
雨水に対する浸食防止効果を有します。
不陸調整材がフィルターの役割を果たし、表層水のみを通過させ土砂の流出を防止します。
製品規格
| タイプ | 寸法(㎜) | 参考重量(㎏) |
| D型 | 1,020×1,020×(70) | 1.2 |
| 720×720×(70) | 0.6 | |
| 500×500×(70) | 0.3 |
K型マット（壁面用）
主材料
低密度ポリエチレン
特長
壁面との密着性を向上します。
柔軟性に優れ、複雑な不陸に対して追従可能です。
製品規格
| タイプ | 寸法(㎜) | 参考重量(㎏) |
| Ｋ型 | 980×980×20 | 0.6 |
| 660×660×20 | 0.3 | |
| 420×420×20 | 0.1 |
F型マット（壁面用）
主材料
ポリエステル
特長
壁面との密着性を向上させます。
Ｋ型より厚型のタイプで、より不陸に対応します。
高さ調整できます。
マットの層をめくることで、より薄く調整することが可能です。
製品規格
| タイプ | 寸法(㎜) | 参考重量(㎏) |
| Ｆ型 | 980×980×(70) | 2.5 |
| 660×660×(70) | 1.1 | |
| 420×420×(70) | 0.4 |
H型マット（壁面用）
主材料
高密度ポリプロピレン
特長
従来の裏込め後方(モルタル吹付工等）と比べ、型枠・吹付・コテ仕上げ等が不要で、経済性の向上と工期の短縮が可能。
簡単かつ確実な施工で、面倒な凹凸地盤の不陸調整作業を軽減。
高密度ポリプロピレン製の袋マットにつき、軽量で場所をとりません。
製品規格
| タイプ | 寸法(㎜) | 参考重量(㎏) |
| Ｈ型 | 1,200×1,200 | 0.7 |
| 900×900 | 0.4 | |
| 600×600 | 0.2 |
不陸調整マットに関するよくあるご質問（ＦＡＱ）

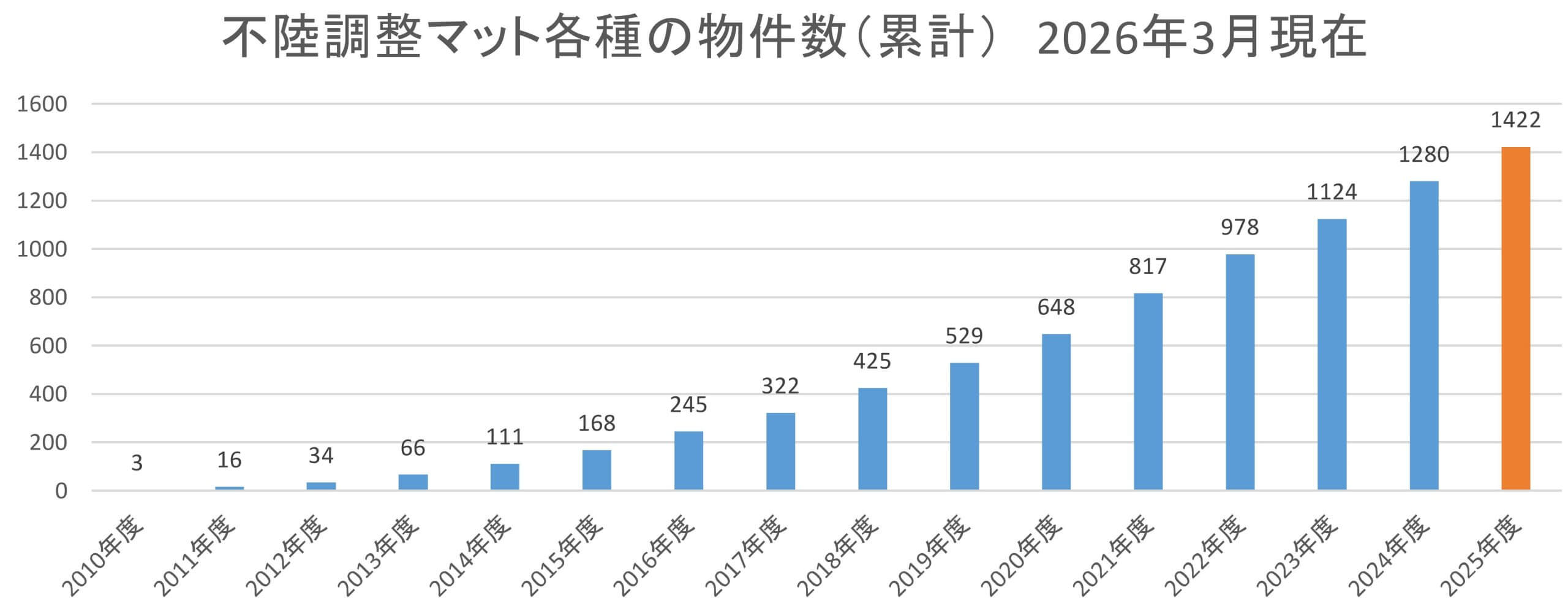

実績はどれくらいありますか？
1000件以上の実績がございます（2025年3月現在）。
グリーンパネルの現場、およそ3件に1件の割合でご採用いただいております（2023年度実績 39.5％）。
用途に合わせて材質を選定していますので、使い分けてください。
在庫体制を敷き、速やかな納入が可能です。
おおよその目安として
K型 ‐ 2㎝
F型 ‐ 7㎝
H型 ‐ 10㎝
ハサミやカッターで現場調整可能です。
必須ではありません、必要に応じてお使いください。
各種マットは立てると型崩れしますので、平面で保管ください。
位置決め部材
位置決め部材の概要

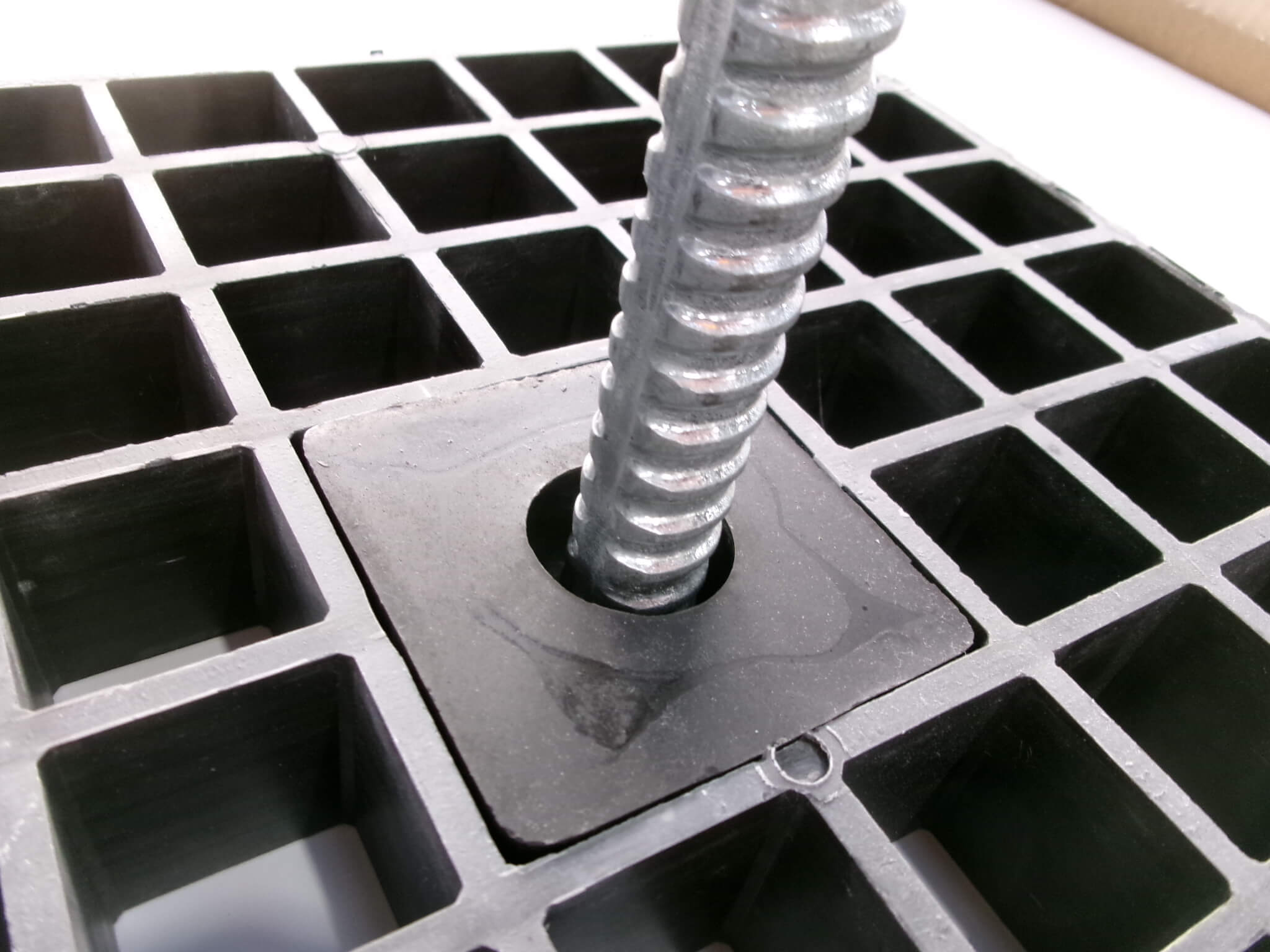

グリーンパネル設置時の位置出しに、鋼製とレジンコンクリート製をご用意しました。
鉄筋をグリーンパネルの中心に、簡単に位置決めできます。
鋼製 レジンコンクリート製
↓ ↓
↓ ↓
↓ ↓
位置決め部材に関するよくあるご質問（ＦＡＱ）について
重量を教えて欲しい。
鋼製：0.03kg
レジンコンクリート製：0.12kg
納期を教えて欲しい。
在庫体制を敷き、速やかな納入が可能です。
スマートキャップ
スマートキャップの概要
スマートキャップは、ロックボルトの頭部を保護する簡易キャップです。
軽量で工具を使わずに簡単に取り付けが可能です。
鋭利なロックボルトの先端をカバーし、作業時などの安全性を確保します。
スマートキャップの特長
ロックボルト専用に開発いたしました
部位に応じた最適フィットで「取付けやすく、外れにくい」キャップとなりました
-
例1 例2 例3
六角ナット 角度調整ナット 工具不要で簡単に取り付けできます
用途に応じて色を使い分けできます
法枠やモルタルの色に合わせたい グリーンパネルの色に合わせたい
シーリング剤との併用
スマートキャップ取付状況
スマートキャップに関するよくあるご質問（ＦＡＱ）について
ロックボルトの適用サイズを教えて欲しい。
D19用とD22用をご用意しております。
納期を教えて欲しい。
在庫体制を敷き、速やかな納入が可能です。
何色がありますか？
グレー、ブラウンをご用意しております。
イエロー、クリアーは、在庫限りとなりますので、営業担当者にお問合せ下さい。
材質は何ですか？
塩化ビニール製です。
耐候性、自己消化性、耐薬品性があります。
低床型キャップなど
『HSプレート』
グリーンパネルの施工をもっと早く・楽に！
グリーンパネルの中央間詰が不要となり、工期短縮と省力化が可能です。
ボルトの飛び出しを低くできます。
ご提案
素早く簡単に安全対策が可能なので、仮設の現場などいかがでしょうか。
ボルトが低く抑えられるので、モルタルで埋設する際にいかがでしょうか。
その他、工期短縮や省力化が必要な時に！
※HSプレートは、HS専用グリーンパネルが必要です。
ご検討の際は、事前に弊社までお問い合わせください。
『フラットキャップ』 NETIS 登録 No：KK-110058-VE
キャップが突出しないから、落石・車両の接触などによる破損を防ぎます。
護岸に使用してもゴミがたまりません。
全面緑化に最適で優れた景観を提供します。
≪フラットキャップと壁面用グリーンパネル併用≫
≪法枠での使用例≫
≪メーカー様 動画≫
『UFOキャップ』
ロックボルト工（鉄筋挿入工）の頭部保護部材を低床化
簡略化および軽量化することにより作業性の向上
コスト軽減を図るとともに落石や雪崩による破損を軽減
低床化することにより植生による被覆も早く、景観性に優れます
≪UFOキャップと壁面用グリーンパネル併用≫
≪法枠での使用例≫
≪メーカー様 動画≫
その他 取扱商品に関するよくあるご質問（ＦＡＱ）について
【共通】
納期を教えて欲しい。
在庫体制を敷き、速やかな納入が可能です。
【低頭型キャップ ‐ フラットキャップ・UFOキャップ】
適用する法面工を教えて欲しい。
法枠をはじめ、鉄筋挿入工の頭部キャップとして、広くご使用いただけます。
ただし受圧板の場合は、適用しないものがありますので、取り合いを必ずご確認ください。
ちなみにグリーンパネルは各種低頭型キャップが使えることを確認済みです。
頭部の飛び出しはどれぐらいでしょうか？
フラットキャップ ‐ 約2.5㎝
UFOキャップ ‐ 約5㎝
地山からの余長はどれぐらい必要ですか？
フラットキャップ ‐ 余長0㎝となります、グリーンパネルを併用する場合は4㎝となります。
UFOキャップ ‐ 余長4㎝となります、グリーンパネルを併用する場合は8㎝となります。
ボルト径はどこまで対応可能でしょうか？
D19、D22、D25および自穿孔φ28.5まで対応可能です。
角度補正できますか？
15°まで角度補正が可能です。
施工時の充填は何を入れますか？
フラットキャップ‐ 発砲ウレタンを充填します。 発泡ウレタン（500ml）も販売しています。目安として1缶で約200個施工できます。
UFOキャップ‐ 防錆油140g/個の注入が必要となります。
【HSプレート】
グリーンパネル中央部の間詰は不要ですか？
HSプレートを使うと不要になります。
間詰作業が軽減されるので、工期短縮や省人化、省力化が可能です。
設計の際に余長はどれぐらい必要ですか？
余長10㎝となります。
ボルト径はどこまで対応可能でしょうか？
D19、D22、D25および自穿孔φ28.5まで対応可能です。
角度補正できますか？
10°まで角度補正が可能です。
グリーンパネルはそのまま使えますか？
標準のグリーンパネルには取り付けできません。
HSプレート専用のグリーンパネルを在庫しておりますので、営業担当者にお問合せ下さい。
