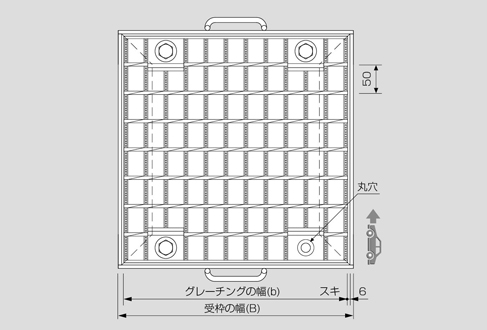

ますぶた　並目　ボルト固定（ゴム付）

スチールグレーチング

ますぶた　並目　ボルト固定（ゴム付）

型式/荷重条件

D5MDB型T25～6

用途

ますぶた

滑り止め

Ｄグリップ（BPN40相当）

目の粗さ

並目

機能

ボルト固定（ゴム付)

構成部材

グレーチング：SS400　受枠：SS400

表面処理

グレーチング：溶融亜鉛めっき　受枠：樹脂系塗装　固定金具類：電気亜鉛めっき

桝穴	荷重条件	型式	DXF	DWG	PDF
300	T-25	D5MD50-33B
300	T-20	D5MD44-33B
300	T-14・6	D5MD38-33B
350	T-25・20	D5MD50-35B
350	T-14・6	D5MD44-35B
400	T-25	D5MD55-44B
400	T-20	D5MD50-44B
400	T-14・6	D5MD44T44B
450	T-25	D5MD60-45B
450	T-20	D5MD55-45B
450	T-14・6	D5MD50-45B
500	T-25	D5MD65T55B
500	T-20	D5MD55T55B
500	T-14・6	D5MD50T55B
600	T-25	D5MD75T66B
600	T-20	D5MD65T66B
600	T-14・6	D5MD55T66B
700	T-25・20	D5MD75T77B
700	T-14・6	D5MD60T77B
800	T-25	D5MD90-88B
800	T-20	D5MD75-88B
800	T-14・6	D5MD65-88B
900	T-25	D5MD90-99B
900	T-20	D5MD80-99B
900	T-14・6	D5MD65-99B
1000	T-20・2枚割	D5MD90T10B
1000	T-14・6・2枚割	D5MD75T10B
