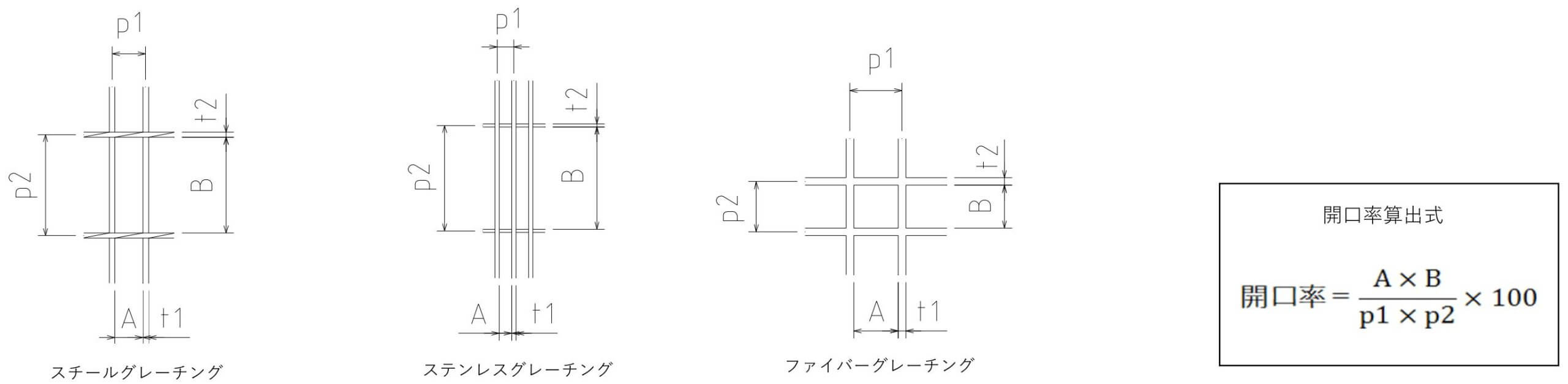

スチールグレーチング、ステンレスグレーチング、ＦＲＰグレーチングの開口率をまとめました。
| 製品 |
主部材 |
クロスバー |
主部材 |
クロスバー |
主部材間 |
クロス |
主部材 | 開口率 |
|
床板 |
30 | 100 | 3 | 5 | 27 | 95 | DFB3×19～38 FB3×19～38 |
85.5% |
| 30 | 100 | 4.5 | 6 | 25.5 | 94 | DFB4.5×19～38 FB4.5×19～25 |
79.9% | |
| 30 | 100 | 5 | 6 | 25 | 94 | DI-25～44 I-25～44 |
78.3% | |
|
みぞぶた |
12.5 | 100 | 3 | 5 | 9.5 | 95 | FB3×19～38 | 72.2% |
| 15 | 100 | 5 | 6 | 10 | 94 | DI-25～44 | 62.6% | |
| 15 | 100 | 7 | 6 | 8 | 94 | DI-50～55 I-50～55 |
50.1% | |
| 30 | 50 | 5 | 5 | 25 | 45 | DI-25～44 I-25～44 |
75.0% | |
| 35.3 | 50 | 7 | 6 | 28.3 | 44 | DI-50～100 I-50～100 |
70.5% | |
| ステンレス グレーチング |
10 | 100 | 4 | 3 | 6 | 97 | FB4×15～50 | 58.2% |
| 13 | 100 | 4 | 3 | 9 | 97 | FB4×15～50 | 67.1% | |
| 15 | 100 | 4 | 3 | 11 | 97 | FB4×15～50 | 71.1% | |
| 22 | 100 | 4 | 3 | 18 | 97 | FB4×15～50 | 79.3% | |
| 30 | 100 | 4 | 3 | 26 | 97 | FB4×15～50 | 84.0% | |
| ファイバー グレーチング |
40 | 40 | 7 | 7 | 33 | 33 | FR40x40xH40 | 68.0% |
| 40 | 40 | 6.5 | 6.5 | 33.5 | 33.5 | FR40x40xH25 | 70.1% | |
| 25 | 25 | 7 | 7 | 18 | 18 | RR25x25xH25 | 51.8% | |
| 50 | 50 | 8 | 8 | 42 | 42 | FR50x50xH50 | 70.5% | |
| 80 | 80 | 7 | 7 | 73 | 73 | FR80x80xH40 | 83.2% | |
| 25 | 100 | 6.5 | 6.5 | 18.5 | 93.5 | FR25x100xH25(H36) | 69.1% |
